一中国中车株洲电力机车有限公司受电弓检测系统简介

　　电力机车受电弓运行于高压交流环境下，且高速运行时易出现拉弧等现象，电磁干扰大。常规的模拟量输出传感器传输过程中容易受到电磁干扰的影响，导致测量精度降低甚至不能正常工作。且前后端通过电缆连接的方式，容易将高压引入，导致设备和人员安全受到威胁。

　　银河电气OPC系列光纤转换器，将模拟信号转换为数字信号，通过光纤传输后再还原为模拟信号，无缝兼容原有系统，实现电气隔离，大幅提升受电弓在线检测系统电磁兼容性能。

二受电弓检测系统现场图片

三受电弓检测系统原理图

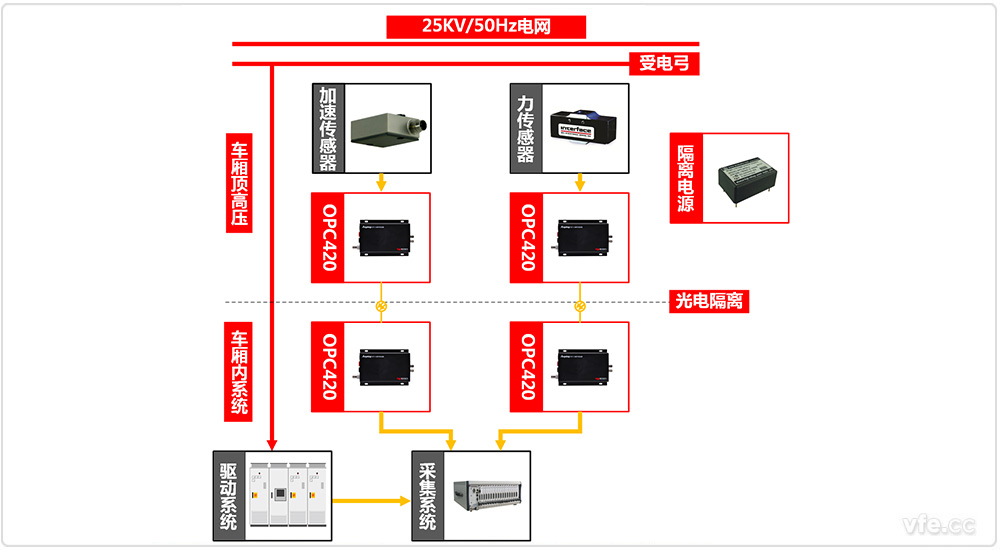

受电弓检测系统原理图

　　加速度传感器与力传感器的模拟量信号通过OPC420模块转换为数字信号，通过光纤传输到车厢内。车厢内有两种解决方案：

　　方案1：将光纤信号还原为模拟信号，输入到采集系统。这个方案的优势是不需要更改原有系统，适用于系统既定条件下对系统整体电磁兼容性能的改善。本项目即采用该方案。

　　方案2：将光纤信号还原为数字信号，直接输入数字系统。这个方案的优势是不需要经过模拟量的二次转换与采集，系统精度高，结构简单可靠性高。

四受电弓检测系统设备配置表
