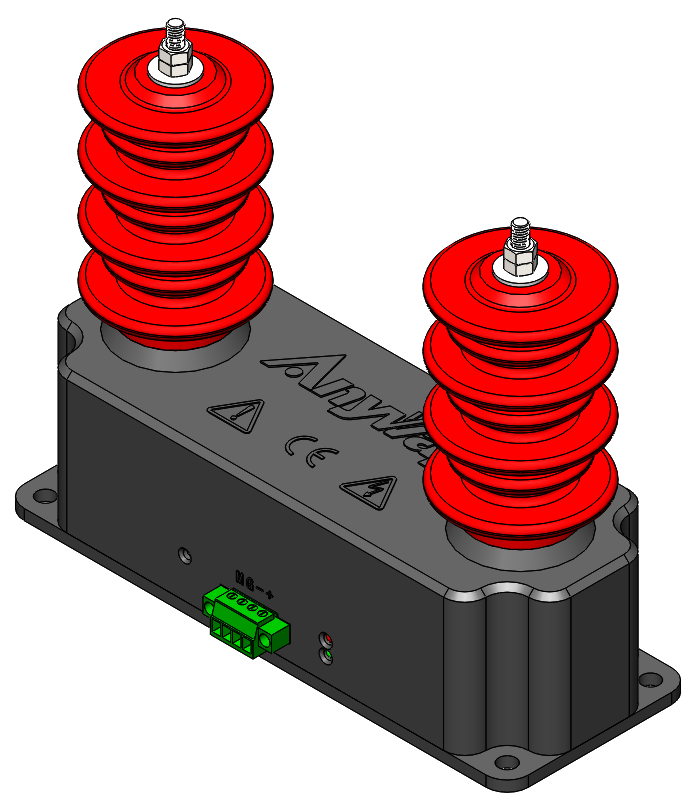

电压传感器
电压传感器
VS系列电压传感器是一种量程覆盖10kV及以下的直流、交流、周期性脉冲以及各种不规则波形的电压传感器，精度高达0.05%FS、带宽高达200kHz，可满足宽频带、高精度电压测试需求。
分享至
产品参数
Products series
电流输出型——隔离型电压传感器选型表
| 产品型号 | 产品图 | 副边满量程输出 （mAp） | 带宽 | 一次测试有效值 | 测试精度 | 工作电源 | 测试范围 | 产品规格书 |
| VSA301-G150T01-I |  | 100 | 200kHz | 300Vrms | 0.05%FS | ±15VDC | 500Vp | 产品说明书.pdf |
| VSA301-G150T02-I |  | 100 | 200kHz | 300Vrms | 0.1%FS | ±15VDC | 500Vp | 产品说明书.pdf |
| VSA301-G150T03-I |  | 100 | 200kHz | 300Vrms | 0.2%FS | ±15VDC | 500Vp | 产品说明书.pdf |
| VSA701-G150T01-I |  | 100 | 200kHz | 700Vrms | 0.05%FS | ±15VDC | 1000Vp | 产品说明书.pdf |
| VSA701-G150T02-I |  | 100 | 200kHz | 700Vrms | 0.1%FS | ±15VDC | 1000Vp | 产品说明书.pdf |
| VSA701-G150T03-I |  | 100 | 200kHz | 700Vrms | 0.2%FS | ±15VDC | 1000Vp | 产品说明书.pdf |
| VSA152-G150T01-I |  | 100 | 200kHz | 1500Vrms | 0.05%FS | ±15VDC | 2000Vp | 产品说明书.pdf |
| VSA152-G150T02-I |  | 100 | 200kHz | 1500Vrms | 0.1%FS | ±15VDC | 2000Vp | 产品说明书.pdf |
| VSA152-G150T03-I |  | 100 | 200kHz | 1500Vrms | 0.2%FS | ±15VDC | 2000Vp | 产品说明书.pdf |
| VSA332-G150T02-I |
| 100 | 60kHz | 3300Vrms | 0.1%FS | AC220V | 7500Vp | 产品说明书.pdf |
| VSA332-G150T03-I |
| 100 | 60kHz | 3300Vrms | 0.2%FS | AC220V | 7500Vp | 产品说明书.pdf |
| VSA662-G150T02-I |
| 100 | 30kHz | 6600Vrms | 0.1%FS | AC220V | 15kVp | 产品说明书.pdf |
| VSA662-G150T03-I |
| 100 | 30kHz | 6600Vrms | 0.2%FS | AC220V | 15kVp | 产品说明书.pdf |
| VSA103-G150T02-I |
| 100 | 10kHz | 10kVrms | 0.1%FS | AC220V | 20kVp | 产品说明书.pdf |
| VSA103-G150T03-I |
| 100 | 10kHz | 10kVrms | 0.2%FS | AC220V | 20kVp | 产品说明书.pdf |
电流输出型——非隔离型电压传感器选型表
| 产品型号 | 产品图 | 副边满量程输出 （mAp） | 带宽 | 一次测试有效值 | 测试精度 | 工作电源 | 测试范围 | 产品规格书 |
| VSA332-G150T01-N |
| 100 | 60kHz | 3300Vrms | 0.05%FS | AC220V | 7500Vp | 产品说明书.pdf |
| VSA332-G150T02-N |  | 100 | 60kHz | 3300Vrms | 0.1%FS | AC220V | 7500Vp | 产品说明书.pdf |
| VSA332-G150T03-N |  | 100 | 60kHz | 3300Vrms | 0.2%FS | AC220V | 7500Vp | 产品说明书.pdf |
| VSA662-G150T01-N |  | 100 | 30kHz | 6600Vrms | 0.05%FS | AC220V | 15kVp | 产品说明书.pdf |
| VSA662-G150T02-N | | 100 | 30kHz | 6600Vrms | 0.1%FS | AC220V | 15kVp | 产品说明书.pdf |
| VSA662-G150T03-N | | 100 | 30kHz | 6600Vrms | 0.2%FS | AC220V | 15kVp | 产品说明书.pdf |
| VSA103-G150T01-N | | 100 | 10kHz | 10000Vrms | 0.05%FS | AC220V | 20kVp | 产品说明书.pdf |
| VSA103-G150T02-N | | 100 | 10kHz | 10000Vrms | 0.1%FS | AC220V | 20kVp | 产品说明书.pdf |
| VSA103-G150T03-N | | 100 | 10kHz | 10000Vrms | 0.2%FS | AC220V | 20kVp | 产品说明书.pdf |
电压输出型——隔离型电压传感器选型表
| 产品型号 | 产品图 | 副边满量程输出 （V） | 带宽 | 一次测试有效值 | 测试精度 | 工作电源 | 测试范围 | 产品规格书 |
| VSV301-G150T01-I |  | ±10 | 200kHz | 300Vrms | 0.05%FS | ±15VDC | 500Vp | 产品说明书.pdf |
| VSV301-G150T02-I |  | ±10 | 200kHz | 300Vrms | 0.1%FS | ±15VDC | 500Vp | 产品说明书.pdf |
| VSV301-G150T03-I |  | ±10 | 200kHz | 300Vrms | 0.2%FS | ±15VDC | 500Vp | 产品说明书.pdf |
| VSV701-G150T01-I |  | ±10 | 200kHz | 700Vrms | 0.05%FS | ±15VDC | 1000Vp | 产品说明书.pdf |
| VSV701-G150T02-I |  | ±10 | 200kHz | 700Vrms | 0.1%FS | ±15VDC | 1000Vp | 产品说明书.pdf |
| VSV701-G150T03-I |  | ±10 | 200kHz | 700Vrms | 0.2%FS | ±15VDC | 1000Vp | 产品说明书.pdf |
| VSV152-G150T01-I |  | ±10 | 200kHz | 1500Vrms | 0.05%FS | ±15VDC | 2000Vp | 产品说明书.pdf |
| VSV152-G150T02-I |  | ±10 | 200kHz | 1500Vrms | 0.1%FS | ±15VDC | 2000Vp | 产品说明书.pdf |
| VSV152-G150T03-I |  | ±10 | 200kHz | 1500Vrms | 0.2%FS | ±15VDC | 2000Vp | 产品说明书.pdf |
| VSV332-G150T02-I |  | ±10 | 60kHz | 3300Vrms | 0.1%FS | AC220V | 7500Vp | 产品说明书.pdf |
| VSV332-G150T03-I |
| ±10 | 60kHz | 3300Vrms | 0.2%FS | AC220V | 7500Vp | 产品说明书.pdf |
| VSV662-G150T02-I |  | ±10 | 30kHz | 6600Vrms | 0.1%FS | AC220V | 15kVp | 产品说明书.pdf |
| VSV662-G150T03-I | | ±10 | 30kHz | 6600Vrms | 0.2%FS | AC220V | 15kVp | 产品说明书.pdf |
| VSV103-G150T02-I | | ±10 | 10kHz | 10kVrms | 0.1%FS | AC220V | 20kVp | 产品说明书.pdf |
| VSV103-G150T03-I | | ±10 | 10kHz | 10kVrms | 0.2%FS | AC220V | 20kVp | 产品说明书.pdf |
电压输出型——非隔离型电压传感器选型表
| 产品型号 | 产品图 | 副边满量程输出 （mAp） | 带宽 | 一次测试有效值 | 测试精度 | 工作电源 | 测试范围 | 产品规格书 |
| VSV332-G150T01-N |
| ±10 | 60kHz | 3300Vrms | 0.05%FS | AC220V | 7500Vp | 产品说明书.pdf |
| VSV332-G150T02-N |  | ±10 | 60kHz | 3300Vrms | 0.1%FS | AC220V | 7500Vp | 产品说明书.pdf |
| VSV332-G150T03-N | | ±10 | 60kHz | 3300Vrms | 0.2%FS | AC220V | 7500Vp | 产品说明书.pdf |
| VSV662-G150T01-N | | ±10 | 30kHz | 6600Vrms | 0.05%FS | AC220V | 15kVp | 产品说明书.pdf |
| VSV662-G150T02-N | | ±10 | 30kHz | 6600Vrms | 0.1%FS | AC220V | 15kVp | 产品说明书.pdf |
| VSV662-G150T03-N | | ±10 | 30kHz | 6600Vrms | 0.2%FS | AC220V | 15kVp | 产品说明书.pdf |
| VSV103-G150T01-N | | ±10 | 10kHz | 10000Vrms | 0.05%FS | AC220V | 20kVp | 产品说明书.pdf |
| VSV103-G150T02-N | | ±10 | 10kHz | 10000Vrms | 0.1%FS | AC220V | 20kVp | 产品说明书.pdf |
| VSV103-G150T03-N | | ±10 | 10kHz | 10000Vrms | 0.2%FS | AC220V | 20kVp | 产品说明书.pdf |

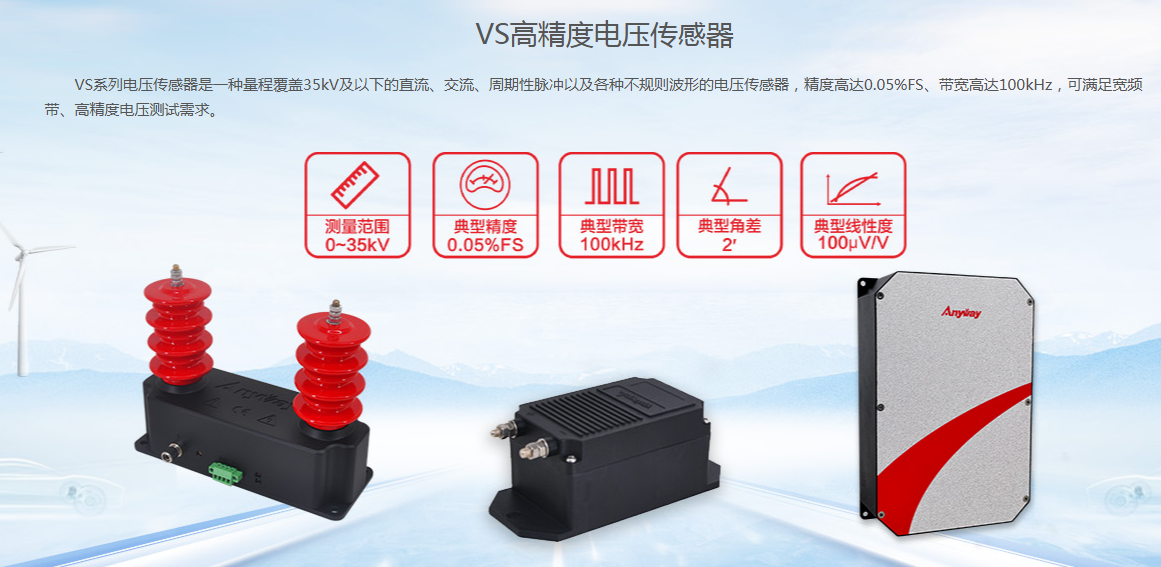

VS系列电压传感器——产品概述
VS系列电压传感器
VS系列电压传感器是一种量程覆盖10kV及以下的直流、交流、周期性脉冲以及各种不规则波形的电压传感器，精度高达0.05%FS、带宽高达200kHz，可满足宽频带、高精度电压测试需求。
VS系列电压传感器——产品特色
宽幅值测试范围
常规的电压传感器均为满量程精度标称，半量程以下测试时偏差较大，难以满足宽范围测试应用需求。VS系列电压传感器具有优异的精度、线性度指标，即便在30/100UN下也可实现高精度测量。
宽频带测试范围
VS系列电压传感器输入测试带宽高达200kHz [1]，适用于宽频带PWM波形及复杂电压波形采样测试及谐波分析需求。
*[1]：以VSA301-G150T01-I为例。
明确的角差指标
常规的电压传感器只关注比差，并无角差标称，仅适用于电压的单独测量，当传感器用于测量功率时，角差是影响功率测量准确度的重要指标，VS系列电压传感器具有明确的角差指标，典型角差低至1′，更适用于功率测量时的选型。
下表列出了相位角0°~90°范围内变化时，10′（约0.0029弧度，相当于0.2级电磁式互感器的误差限值）角差引起功率测量误差值：
| 序号 | 相位角φ（°） | cosφ | tanφ | 角差引起功率误差（%） |
| 1 | 30 | 0.8660 | 0.5774 | 0.17 |
| 2 | 60 | 0.5000 | 1.7321 | 0.5 |
| 3 | 78.5 | 0.1994 | 4.9152 | 1.4 |
| 4 | 87.1 | 0.0506 | 19.740 | 5.7 |
| 5 | 88.9 | 0.0192 | 52.081 | 15 |
由表中角差引起功率误差可知，角差对功率测试有较大影响，特别是低功率因数工况下，影响极其显著。VS系列电压传感器典型角差为1′，指标优异，可有效保证功率测试精度。
VS系列电压传感器——产品选型
VS系列电压传感器——命名规则
