一湖南中通电气股份有限公司直线电机测试系统

　　湖南中通电气股份有限公司系国家高新技术企业，是国内领先的轨道交通车辆集电设备研发制造商，牵引电机电器维修再制造综合业务提供商。20多年来，中通电气产品在铁道系统各铁路局、机务段以及各城市轨道交通车辆使用中，安全、可靠、稳定运行，拥有丰富业绩。

　　本套直线电机测试系统主要用于直线电机性能检测，要求测试系统电量测量设备满足宽范围、高精度以及良好电磁兼容性能要求，并且开放数据端口，方便用户对测试数据进行集成分析。

二直线电机测试系统原理框图

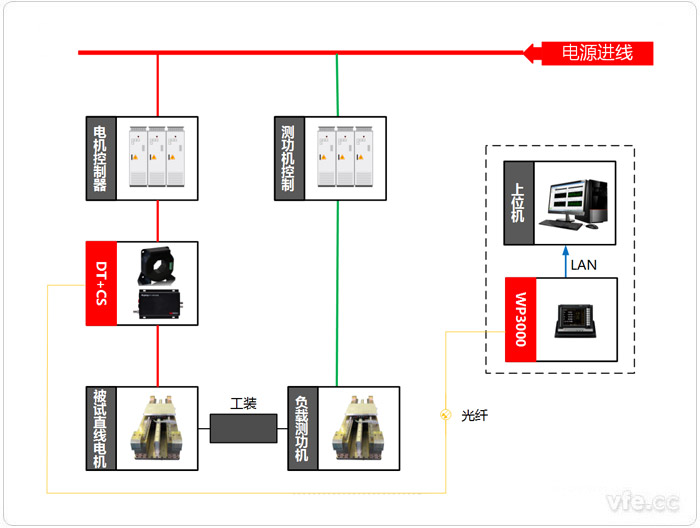

直线电机测试系统示意图

　　如上图直线电机测试系统示意图所示，系统主要由被试直线电机、电机控制器、负载测功机、测功机控制器、测试系统等相关设备工装构成。直线电机负载设备一般可选用直线电机直接对托，也可选用旋转电机带动丝杠螺母将转矩转化为推力。

　　本套测试系统选用湖南银河电气有限公司开发的WP系列变频功率分析仪，主要由WP3000变频功率分析仪、DT数字变送器及CS电流传感器构成。WP3000变频功率分析仪开放数据端口，上位机可以实时获取相关电压电流测试稳态及瞬态波形数据。测试系统采用数字光纤传输，可以有效的屏蔽传输过程中线路的电磁干扰，具备良好的电磁兼容性能。同时，通过外接穿心电流传感器可以有效的扩展电流测试范围，电流传感器二次输出就近接入DT数字变送器。

三直线电机测试系统设备配置表
