一国家高电压计量站简介

　　国家高电压计量站设立于国网电力科学研究院武汉院区，由国家质量监督检验检疫总局授权在全国范围内开展高电压、大电流国家法定计量检定工作，是国家质量监督检验检疫总局授权的电力互感器、精密互感器定型鉴定技术机构。国家高电压计量站保存着高电压、大电流国家标准，担负着标准量值的溯源和传递工作，是电力行业唯一一家获得国家质量监督检验检疫总局授权的国家法定机构。国家高电压计量站高压电机能效计量检测平台是国家高电压计量站重要组成部分。

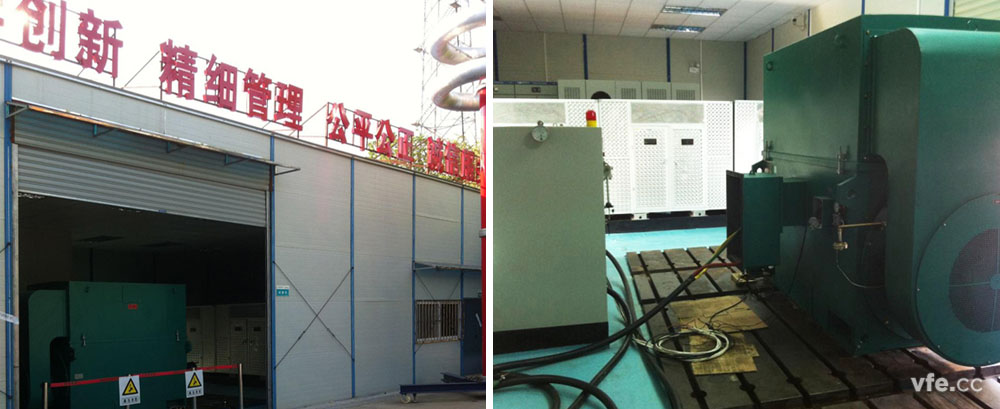

二高压电机能效计量检测平台现场图片

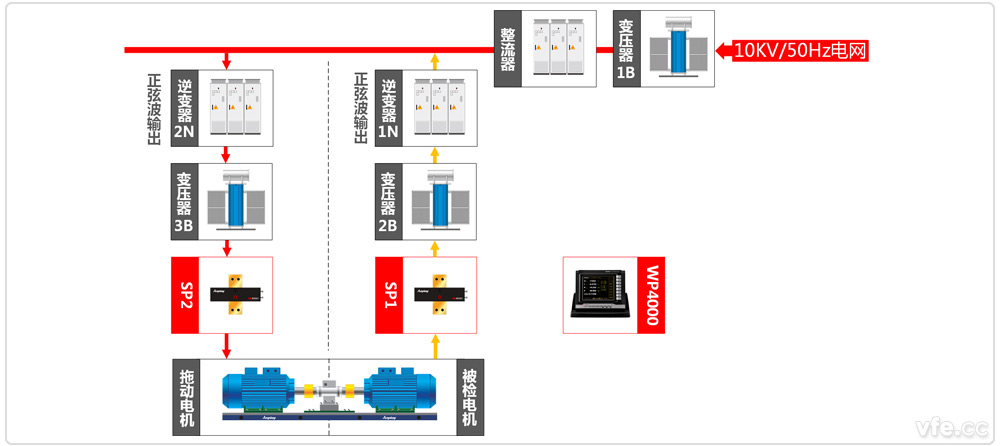

三高压电机能效计量检测平台系统原理图

高压电机能效计量检测平台系统原理图

　　高压电机能效计量检测平台主要由电机试验专用变频电源、WP4000变频功率分析仪、SP系列变频功率传感器、DMC300分布式测控系统、高压能效计量检测软件及上位机等构成。

　　高压电机能效计量检测平台可对2MW以下高压三相异步电动机进行能效检测，试验方法主要包括等值电路法、圆图法和直接负载法。与常规的用于电机型式试验和出厂试验的高压电机试验台不同的是，高压能效计量检测平台的检测重点是电机效率，为了对试验结果的科学性和准确性给出定量的评价，国家高电压计量站对用于试验的测试设备的不确定度进行了全面的溯源和不确定度评定，对作为主要试验结果的电机能效数据提供不确定度评定，让电机企业非常清晰的知道所生产电机的真实能效范围。

四高压电机能效计量检测平台设备清单
