一国家电器产品质量监督检验中心简介

　　国家电器产品质量监督检验中心(苏州电器科学研究院、江苏省电器科学研究院)是经国家质量监督检验检疫总局及国家认证认可监督管理委员会批准成立，是经国家质量监督检验总局批准的生产许可证检测单位，是国家认证认可监督委员会批准的“CCC”检测机构，是中国质量认证中心(CQC)签约实验室、PCCC签约实验室及美国UL签约实验室。

　　本电机综合测试系统用于国家电器产品质量监督检验中心开展低压单相异步电动机(220V，0.75~7.5kW)、三相异步电动机(220V，0.75~100kW;380V、690V、1140V，0.75~250kW)、三相永磁同步电机(380V、690V、1140V，0.75~250kW)、直流电机(220V，11~100kW; 400~750V，11~250kW)等电机产品的能效检测、性能测试、型式试验，测试项目包括：直流电阻测量、绝缘电阻测量、工频耐压试验、堵转试验、空载试验、短时升高电压试验、振动测定、负载试验、变频电机的负载特性测试、效率的测定、热试验、超速试验、最大转矩的测定、最小转矩的测定、失步转矩的测定、牵入转矩的测定、短时过转矩试验，它的建设极大的提升了国家电器产品质量监督检验中心的电机质量检测能力和检测范围。

　　本电机综合测试系统采用共直流母线连接方式，在进行电机对拖负载和温升试验时，被试电机作电动运行，另一套陪试电机作发电运行，试验过程中的电能在电源系统内部进行循环，此时只需从电网吸取被试电机和测试系统本身的损耗，与采用负载直接消耗方式相比电能节约比在70%以上，大大地降低了用户的试验成本。

二电机综合测试系统原理框图

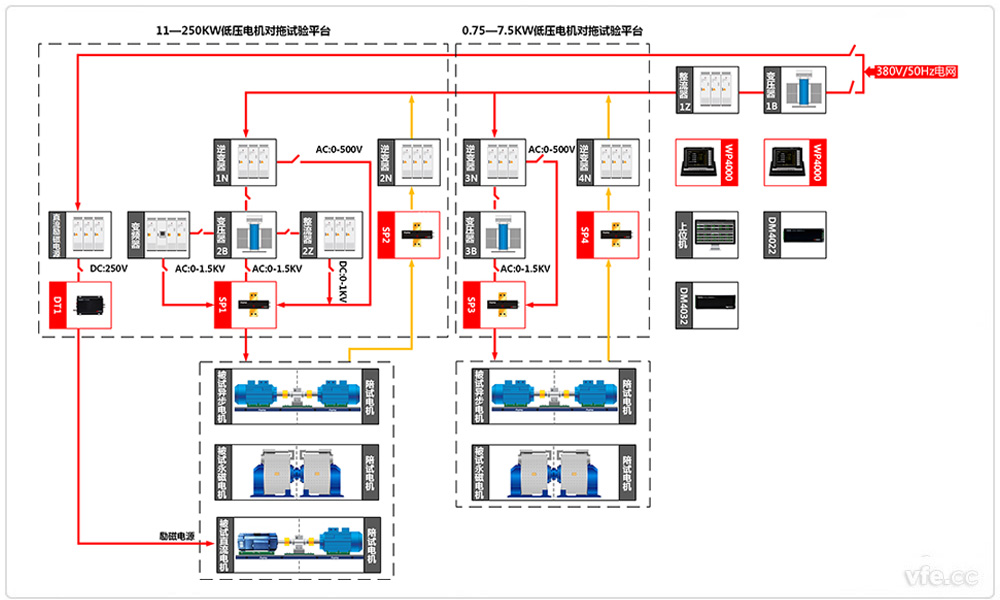

电机综合测试系统原理框图

　　本电机综合测试系统11-250kW低压电机对拖试验平台，测试交流电机时，可采用以下几种运行工况：1、被试交流电机电源直接逆变器1N输出;2、被试交流电机电源接变压器2B输出;3、被试交流电机电源接变压器2B和变频器输出。

　　测试直流电机时，可采用以下几种运行工况：1、被试直流电机电源接直流励磁电源输出;2、被试直流电机电源接变压器2B和整流器2Z输出。

　　本电机综合测试系统0.75-7.5kW低压电机对拖试验平台，测试交流电机时，可采用以下几种运行工况：1、被试交流电机电源直接逆变器3N输出;2被试交流电机电源接变压器3B输出。

三电机综合测试系统设备配置表

四电机综合测试系统设计标准

　　本电机综合测试系统设计时参照或引用以下国家及行业标准，当不同标准对同一事物都有描述时，采用较高的技术要求。

　　GB/T 755-2008 《旋转电机定额和性能》

　　GB/T 1032-2012 《三相异步电动机试验方法》

　　GB/T 22670-2008 《变频器供电三相笼型感应电动机试验方法》

　　GB/T 22669-2008 《三相永磁同步电动机试验方法》

　　GB/T 1029-2005 《三相同步电机试验方法》

　　GB/T 1311-2008 《直流电机试验方法》

　　GB/T 3859.1-2013 《半导体变流器通用要求和电网换向变流器》

　　GB/T 12668.2-2002 《调速电气传动系统第2部分：一般要求低压交流变频电气传动系统额定值的规定》

　　GB/T 17626 《电磁兼容》

　　JB/T9641-1999 《试验变压器》

　　GB/T 50054 《低压配电设计规范》

　　GB/T 50055 《通用用电设备配电设计规范》

　　SJ-T 10691-1996 《变频变压电源通用规范》

　　GB/T 10068-2000 《旋转电机振动测定方法限值》

　　GB/T 10069-2006 《旋转电机噪声测定方法限值》

　　GB 14711-2006 《中小型旋转电机安全要求》

　　GB/T 63 《电力装置的电测量仪表装置设计规范》

　　GB/T 6738 《电测量指示和记录仪表及其附件的安全要求》

　　JB/T 7118-2004 《变频调速专用三相异步电动机技术条件》
